abi总结

总结x86-64架构中的abi接口

前置基础

叶子函数：如果一个函数不再调用其他函数，这样的函数被称为叶子函数。在许多应用程序中，大约一半的函数调用是对叶子函数的调用。叶子函数在所有平台上都可以得到非常高效的编译，因为他们不需要进行参数的保存和恢复。

叶子函数函数内部不分配栈空间，也不调用其它函数，也不存储非易失性寄存器，也不处理异常

非叶子函数：函数中调用了其他函数的函数。

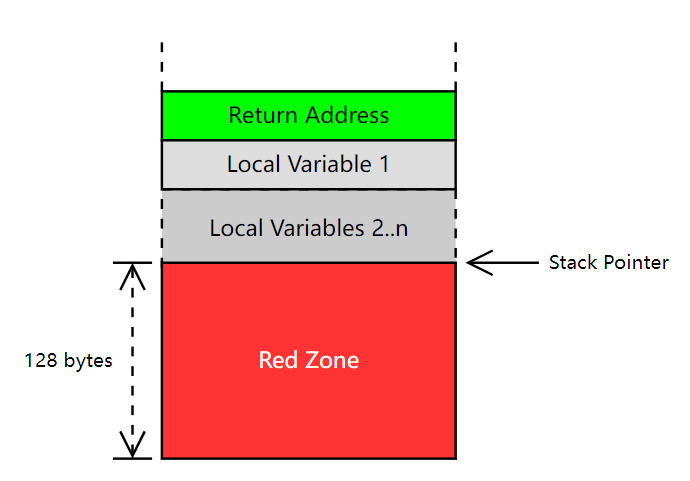

red zone区域，这个区域是 System V ABI 的优化，允许函数临时使用其堆栈帧(rsp指针)下方的 128 个字节(红色区域始终是 RSP 下方的 128 字节。随着 RSP 的变化（通过 PUSH/POP/MOV 等），红区的位置也会发生变化。)，而无需调整堆栈指针。但是ABI明确指出 rsp 之外的区域被认为是不稳定且使用不安全的。操作系统、调试器或中断处理程序可能会覆盖该区域。

一个关于red zone的示例：

long utilfunc(long a, long b, long c)
{
    long xx = a + 2;
    long yy = b + 3;
    long zz = c + 4;
    long sum = xx + yy + zz;

    return xx * yy * zz + sum;
}

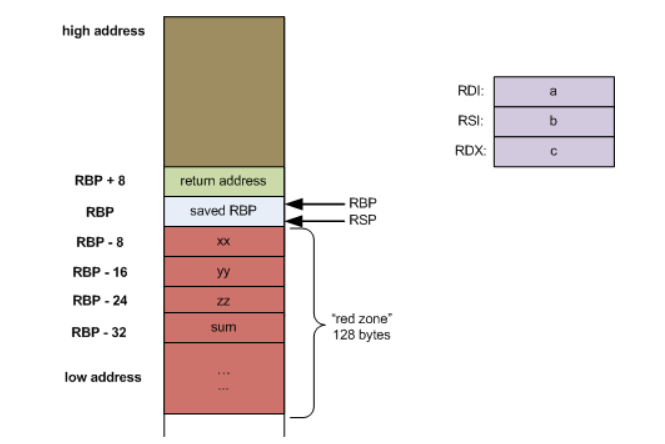

下面是使用gcc编译它的结构，由于该函数是一个叶子函数，所以gcc不会使区去调动sp指针，而是将函数的变量都存储在red zone中。这就相当于进行了指令优化。

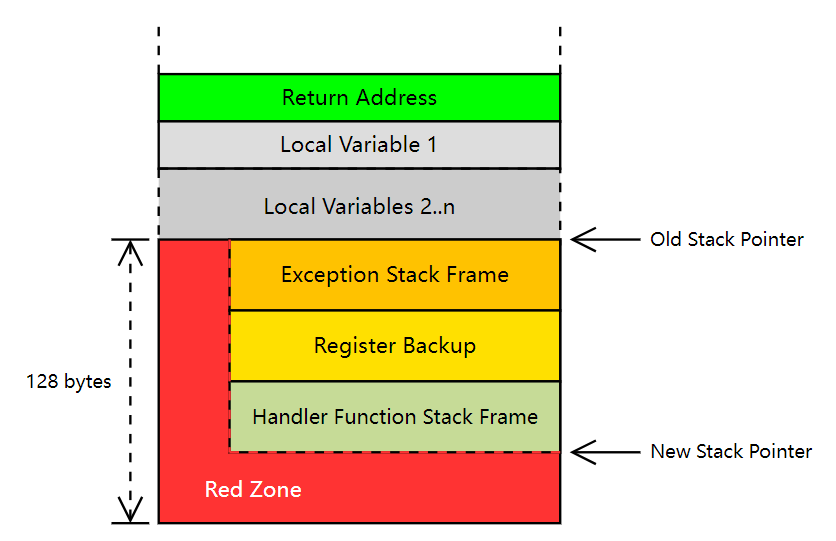

但是这种优化可能会带来巨大的隐患。CPU和异常处理程序覆盖red zone中的数据。但被中断的函数仍然需要这些数据。因此，当我们从异常处理程序返回时，该函数将不再正常工作。这可能会导致奇怪的错误，需要数周的时间才能调试。

所以我们一般都会禁用该优化方法。-mno-red-zone，为什么内核代码不可使用red zone。

这里不得不提到的是Windows abi和AMD abi的不同了，实际上在Windows中根本就没有red zone这个优化。还有以下不同：
- 只是用了四个寄存器进行整数类型的对象的传递( rcx, rdx, r8, r9 )。

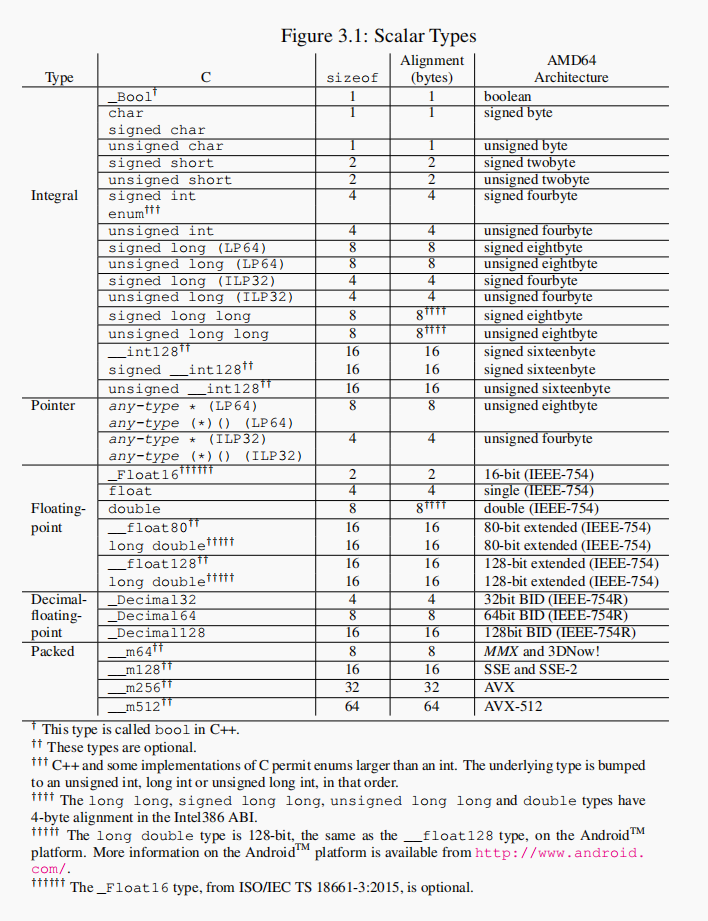

数据表示

由上表可知：

所有类型的对齐值和其大小是一致的。
LP64表示64位系统，ILP32表示32位系统

寄存器

AMD64提供了16个通用寄存器，每个64位
8个浮点数寄存器，每个80位
16个SSE寄存器，每个128位

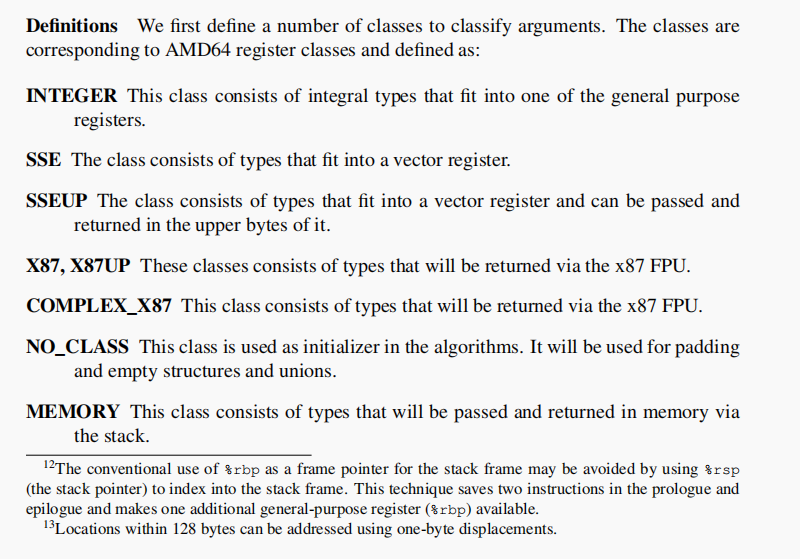

数据分类

这里还要区分一下 “Caller Save” 和 ”Callee Save” 寄存器，即寄存器的值是由”调用者保存“ 还是由 ”被调用者保存“。当产生函数调用时，子函数内通常也会使用到通用寄存器，那么这些寄存器中之前保存的调用者(父函数)的值就会被覆盖。为了避免数据覆盖而导致从子函数返回时寄存器中的数据不可恢复，CPU 体系结构中就规定了通用寄存器的保存方式。

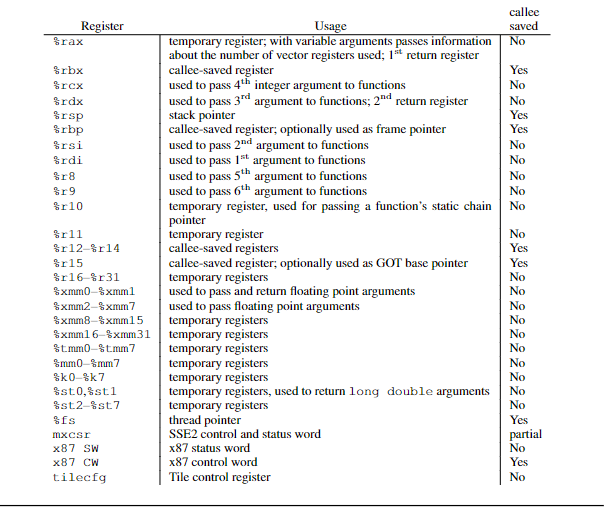

上图中最右侧显示了是否被被调用者保存：

`rbx` `rsp` `rbp` `r12-r15` `fs` `x87 CW`

参数传递

整数参数传递

只有前6个参数可以被存入寄存器，后面的整数参数都按照参数传递的反序入栈。
六个寄存器分别为：
rdi rsi rdx rcx r8 r9

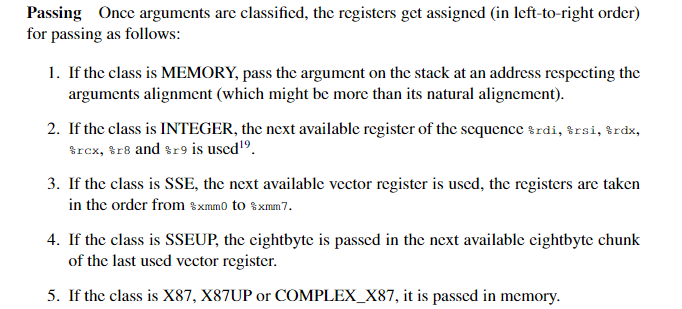

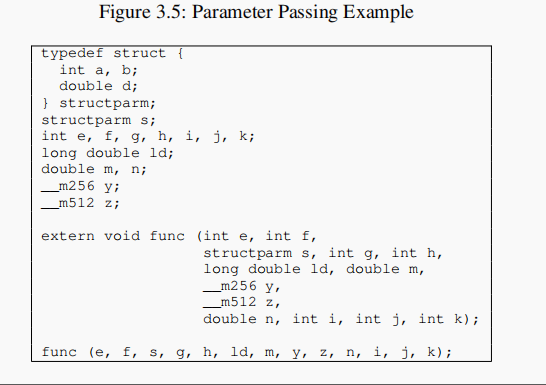

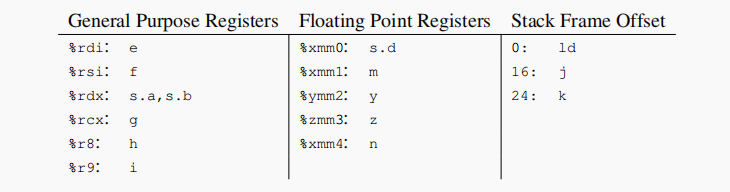

参数传递

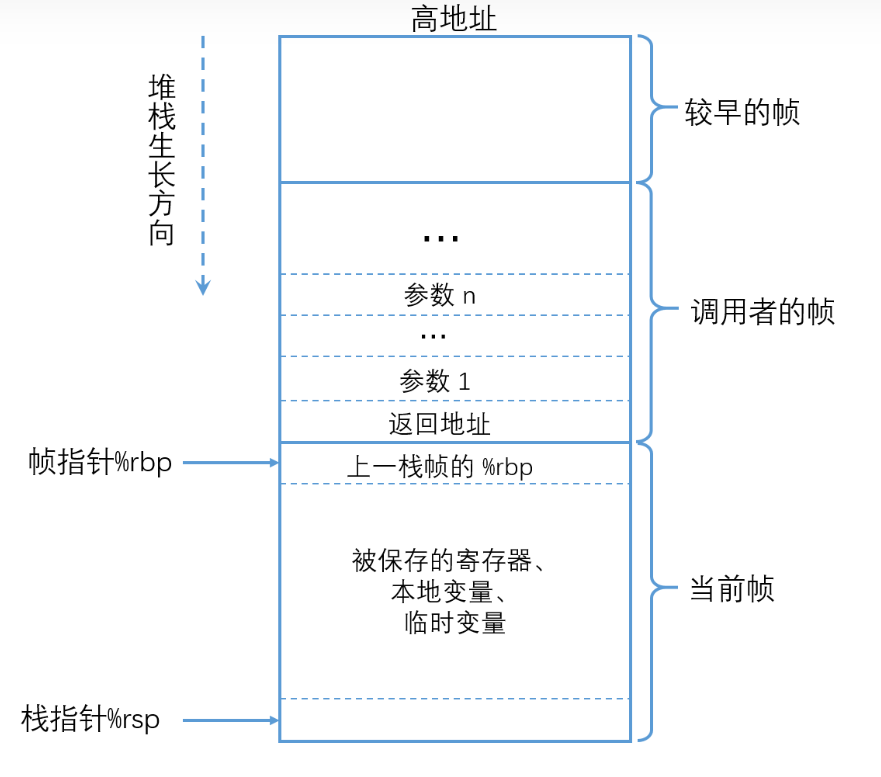

函数的调用

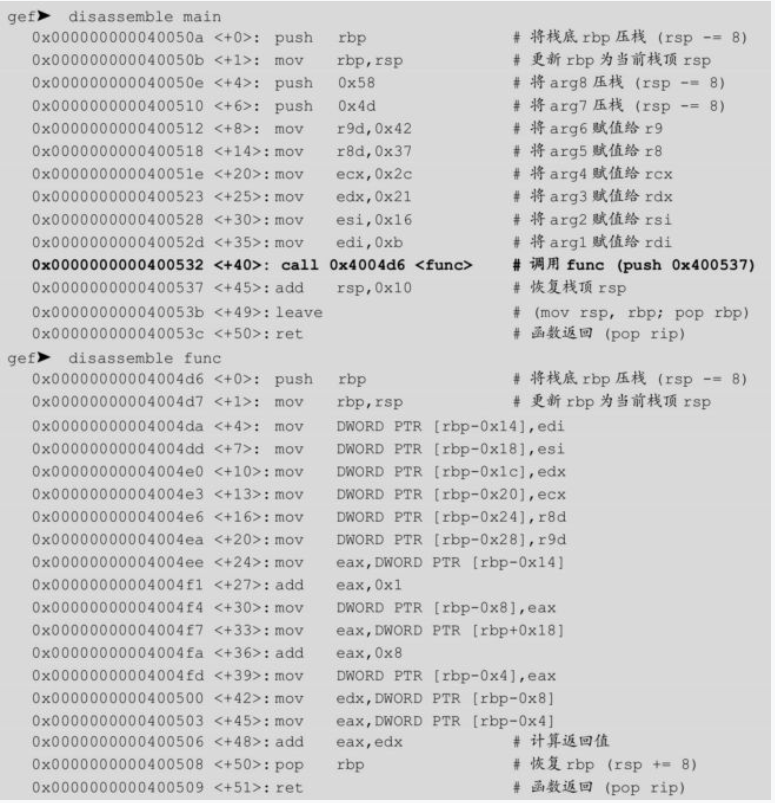

除此之外，我们还发现func()没有下移rsp开辟栈空间的操作，导致rbp和rsp的值是相同的，其实这是一项编译优化：根据AMD64 ABI文档的描述，rsp以下128字节的区域被称为red zone，这是一块被保留的内存，不会被信号或者中断所修改。于是，func()作为叶子函数就可以在不调整栈指针的情况下，使用这块内存保存临时数据。
